大疆如影4D新手入门指南

制作笔记3天前更新星空海棠

4 0

DJI 如影4D使用说明书

Ver.1.0 吴彦仲秋编

一、机身外观

I. 机身组成

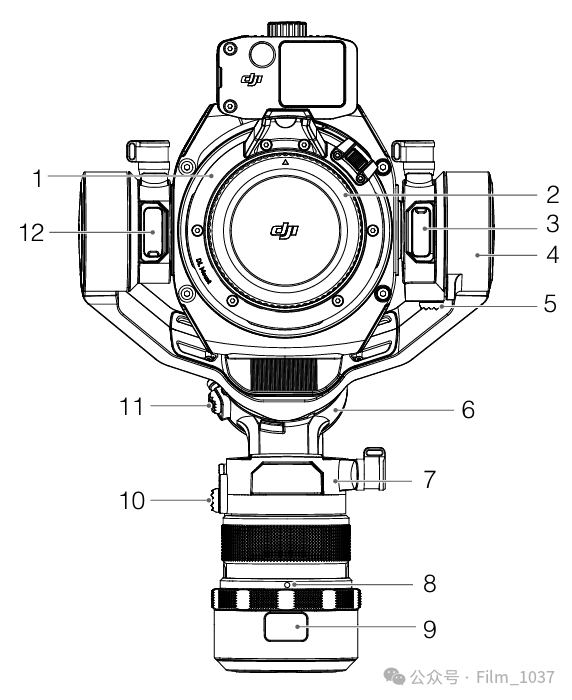

II. X9云台相机

1.相机

2.镜头安装接口：取下相机保护盖后可安装镜头。

3.X9跟焦电机接口

4. 俯仰轴电机

5. 俯仰轴锁：可固定在调平使用及收纳两个角度。

6.横滚轴电机

7.平移轴电机

8. 云台接口

9. 云台解锁按键

10.平移轴锁

11.横滚轴锁：可固定在调平使用及收纳两个角度。

12.LiDAR测距器接口

III. 机身

1.电源指示灯：开启后白灯常亮，关机时闪烁3秒后熄灭。

2. 电源按键：长按1秒开机，长按3秒关机。

3. 锁定按键：用以锁住菜单及按键功能。

4. 录像按键：短按开始/停止录像。

5. 第四轴开关：短按以启动/关闭第四轴增稳功能。

6. 电池释放按键

7. 多功能拨轮

8. 云台模式：可在休眠（OFF）、跟随（FOLLOW）、锁定（LOCK）之间切换；跟随模式下可在平移轴跟随（PF）、平移和俯仰轴跟随（PT）、三轴均跟随（FPV）之间切换。

9.USB-C接口

10.存储卡仓：可安装DJIPROSSD卡仓或CFexpress2.0 Type B卡。

11. CFE指示灯：快闪表示正在装载CFexpress存储卡，慢闪表示正在录制，熄灭表示不在录制。

12.C1、C2按键：默认短按C1使云台回中，短按C2切换第四轴跟随模式和锁定模式。

13.机身左麦克风孔

14.录制指示灯

15. DISP接口：通过专用线缆连接机身高亮监视器。

16.音频接口：内含3.5 mm麦克风接口和3.5 mm立体声耳机插孔。

17.HDMI接口

18.DC-IN接口

19.机身右麦克风孔

IV. 机身高亮显示器

	实时预览界面	系统菜单界面
1	EI参数调节	录制菜单
2	光圈参数调节	监看菜单
3	快门参数调节（长按唤出快门参数设置项）	用户设置菜单
4	帧率参数调节	存储菜单
5	ND镜参数调节	系统菜单
6	白平衡参数调节（长按唤出白平衡参数设置项）	镜头菜单
7	时码设置项（长按唤出时码参数设置项）	稳定器菜单
8	分辨率设置	图传菜单

9. 回放按键：实时预览界面下短按进入回放页面，默认播放最后拍摄的视频。长按进入或退出全屏模式。

10.拨轮旋转拨轮：可快速选择菜单选项、设置参数等，按下确认。

11. HOME键：短按进入/退出菜单界面。

1. 电池电量

2. EI：点击可设置。

3. 光圈：点击可设置。

4. 快门速度/角度：点击可设置，长按进入高级菜单。

5. 帧率

6. 对焦辅助参考标尺

7. 当前拍摄场记信息

8. 分辨率设置：点击可设置。

9. 时码/录制时长显示：点击可切换，长按进入高级菜单。

10. 参考靶心

11. 白平衡：点击可设置。

12. ND镜：点击可设置。

13. 相机状态：分为未就绪（不显示）、准备就绪（SDBY）、录制中（REC）、相机繁忙（红点）

14. 音频输入音量提示

15. 智能跟随按钮：点击可激活/关闭智能跟随功能

16. 自动/手动对焦切换按钮：点击可切换。

17. 云台平衡检测

18. 云台跟随模式/速度

19. 存储介质剩余录制时间提示

二、拍摄准备

I. 三轴解锁/锁定：拨动轴锁至解锁位置可解锁该轴，再次拨动至锁定位置可将其锁定。

① 横滚轴锁② 平移轴锁③ 俯仰轴锁

II. 安装镜头

*请确保安装镜头时相机云台模式（GIMBAL MODE）处于OFF状态。

1. 按住解锁按键，将相机保护盖逆时针拧下。

2. 将镜头上的红点对准相机安装位置的红点并嵌入，顺时针旋转镜头直至听到“咔”一声表示锁紧。

*反向操作即可拆卸镜头。

*相机另附不同卡口组件，更换组件即可安装不同卡口的镜头。

III. 平衡调节

*调节平衡之前，请务必取下镜头盖，完成拍摄所需所有配件（镜头、LiDAR测距器、X9跟焦电机、云台配重等）的安装及连线，确保相机完全做好拍摄准备，否则将会影响增稳效果；若使用变焦段镜头，请先选定焦段后再开始调平

*请确保调平时相机云台模式（GIMBAL MODE）处于OFF状态。

1.俯仰轴平衡调节

a.将俯仰轴锁拨至解锁位置①。使镜头水平朝前，拧松俯仰轴两侧旋钮②。

b.判断相机重心朝向。如果相机镜头向下倾斜，说明重心靠前，需使相机向后移动；反之则需使相机向前移动。

c.若相机在水平方向时能够保持静止，表示俯仰轴已调节平衡。拧紧俯仰轴旋钮③。

d.将俯仰轴锁拨至锁定位置，锁定俯仰轴④。

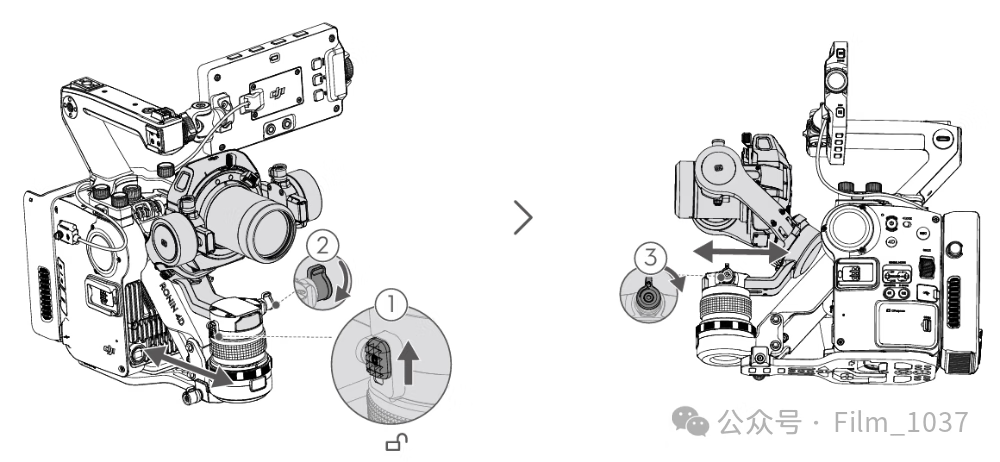

2.平移轴平衡调节

a.将平移轴锁拨至解锁位置①。拧松平移轴旋钮②。

b.握住控制提手，使云台向一边倾斜，转动平移轴臂，使其与身体平行，判断重心位置。如果重心靠左，则需要向右（图中右箭头方向）移动轴臂；反之则向左移动轴臂。

c. 若相机在任意角度能保持静止不动，表示平移轴已调节平衡。拧紧平移轴旋钮③。

IV. 自动校准

1. 短按机身高亮监视器HOME键，在屏幕上选择“稳定器-云台校准-自动校准”，云台即开始自动校准。

2. 自动校准后，若机身高亮监视器云台平衡检测图标显示白色

，则表示云台平衡状况良好，可进行拍摄。若图标显示橙色

或红色

，表示云台需要重新调平。此时点击云台平衡检测图标，根据提示对平移或俯仰轴再次调平。

*请确保调平时相机云台模式（GIMBAL MODE）处于非OFF状态。

V. 第四轴平衡调节

*确保第四轴整体负载（包含云台相机、镜头、LiDAR测距器、X9跟焦电机、配重）不超过2kg。

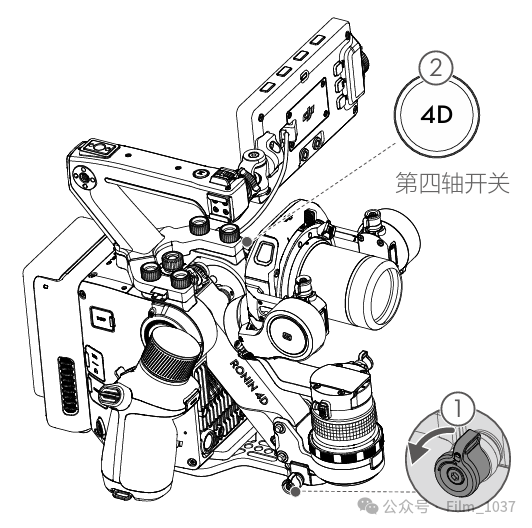

1.拧松第四轴锁紧旋钮①，短按机身第四轴开关②，启动第四轴。

2. 将第四轴模式切换为跟随：短按机身高亮监视器的HOME键进入菜单，选择“稳定器-云台设置-第四轴模式-跟随”。

3. 当第四轴不平衡时，机身高亮监视器屏幕左侧会出现红色

或橙色

图标，点击可唤出调平指引。

VI. 云台拆卸/安装

1. 拆卸：拧松云台锁紧环①，按住云台解锁按键②的同时转动云台③。

2. 安装：将云台接口红点与机身云台接口红点对齐后嵌入，再顺时针旋转直至听到“咔”的一声②，最后拧紧云台锁紧环③。

三、拍摄设置

I. 左手柄主要按钮：

1.摇杆：默认左、右推动摇杆控制云台平移轴转动，前、后推动摇杆控制云台俯仰轴转动。

II. 右手柄主要按钮：

1.波轮：默认为控制对焦，短按右手柄模式（MODE）按键可切换光圈、EI、ND调节。

2.录像按键：短按开始/停止录像。按键背光红灯常亮表示正在录像，熄灭表示不在录像。

III. 云台模式：包括锁定 (LOCK)、平移跟随 (PF)、平移俯仰跟随(PTF)、全域跟随(FPV)以及自定义跟随模式，可通过菜单或机身左侧拨杆进行设置。

i. 锁定：相机镜头的朝向将不会跟随机身的转动而改变。

ii. 平移跟随：仅平移轴跟随机身转动，横滚轴和俯仰轴不跟随。

iii. 平移俯仰跟随：平移轴和俯仰轴跟随机身转动，横滚轴不跟随。

iv. 全域跟随：三轴均跟随机身转动，常应用于第一视角镜头的跟随

IV. 常用菜单设置：

录制	视频	画幅、分辨率、录制LUT
	音频	时码同步
	设置	录制提示音/灯
监看	曝光辅助	斑马线、示波器、假色
	对焦辅助	峰值对焦
	监视器	遮幅、监视器LUT
存储		格式化（需长按）
镜头	焦点	对焦模式、兴趣区域模式
稳定器	云台设置	云台模式、跟随速度
	摇杆	速度模式、指数曲线、平滑度
	云台校准	自动校准
图传		广播/控制/镜像控制模式
